Узел управления Шалтан - Техническое описание
1 Общие указания по эксплуатации
1.1 Узел управления спринклерный водозаполненный «Шалтан»
УУ-С65/1,6В-ВФ.О4 "ШАЛТАН", УУ-С80/1,6В-ВФ.О4 "ШАЛТАН", УУ-С100/1,6В-ВФ.О4 "ШАЛТАН"
УУ-С150/1,6В-ВФ.О4 "ШАЛТАН", УУ-С200/1,6В-ВФ.О4 "ШАЛТАН»
1.2 После распаковки проверить комплектность и произвести внешний осмотр Узел управления и его комплектующих.
1.3 Эксплуатацию Узел управления производить в соответствии с требованиями настоящего Руководства по эксплуатации.
2 Назначение изделия
2.1 Узел управления спринклерный водозаполненный «Шалтан» с номинальным диаметром DN 65 (80, 100, 150, 200) предназначен для работы в спринклерных установках водяного и пенного пожаротушения (водозаполненных); осуществляет пуск огнету-шащего вещества в стационарных автоматических установках; выдает сигналы о срабатывании и для включения пожарного насоса.
2.2 По устойчивости к климатическим воздействиям окружающей среды Узел управления соответствует исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.
2.3 Пример обозначения узла управления спринклерного водозаполненного DN 100:
УУ-С100/1,6В-ВФ.О4 - «Шалтан»
3 Комплект поставки
3.1 УУ поставляется в собранном виде, но имеет дополнительные комплектующие элементы, которые уложены отдельно.
3.2 Комплект поставки УУ приведен в таблице 1.

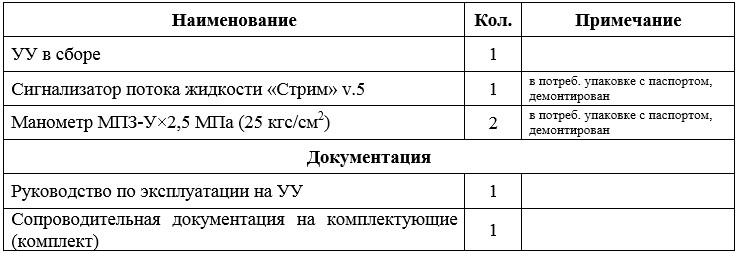

Таблица 1 – Комплект поставки УУ
4 Основные технические характеристики
4.1 Технические характеристики Узел управления приведены в таблице 2.
Таблица 2 - Технические характеристики Узел управления
5 Устройство и принцип работы
5.1 Устройство, габаритные и присоединительные размеры Узел управления приведены на рисунке 1, общий вид УУ приведен на рисунке 2.
5.1.1 УУ (рисунок 1) состоит из корпуса 1 с входным "А" и выходным "Б" отверстиями, затвора 2, установленного шарнирно на оси 3, зафиксированной от смещения за счет корпуса 1 и опоры 4, которая прижимается к седлу. Необходимое уплотнение обеспечивается резиновой пластиной 5, закрепленной на затворе при помощи болта 6 с гайкой 7. В корпусе для установки сигнализатора потока жидкости «Стрим» служит сигнальное отверстие "C", для контроля состояния служат рабочее "Р" и побудительное "П" отверстия. Дренажное отверстие "Д" предназначено для быстрого слива жидкости при техническом обслуживании.
5.1.2 Два трехходовых крана 8 (ВМ1, ВМ2) предназначены для отключения манометров при техническом обслуживании.
5.1.3 Сигнализатор потока жидкости 9 «Стрим» (СПЖ), предназначен для выдачи сигнала при срабатывании УУ. Устройство и принцип работы сигнализатора потока жидкости «Стрим» изложен в руководстве по эксплуатации, поставляемым в комплекте с СПЖ.
5.1.4 Манометр 10 (МН1) предназначен для контроля давления в подводящем трубопроводе.
5.1.5 Манометр 11 (МН2) предназначен для контроля давления в питающем трубопроводе.
5.1.6 Клапан угловой 12 (К) предназначен для слива жидкости в дренаж из питающего трубопровода (в дежурном режиме закрыт).
5.2 При срабатывании спринклерного оросителя давление в питающем трубопроводе и в полости над затвором УУ снижается, жидкость под избыточным давлением во входной полости открывает затвор, образуется поток жидкости в трубопроводе и сигнализатор потока жидкости выдает сигналы о срабатывании и для включения пожарного насоса, Узел управления переходит в рабочий режим.
6 Требования безопасности
6.1 Требования безопасности – по ГОСТ 12.2.003–91, а также согласно Правилам устройства электроустановок.
6.2 Доступ к частям Узел управления должен быть удобным и безопасным согласно ГОСТ 12.4.009-83.
6.3 Запрещается проведение регулировок и наладочных работ на Узел управления в дежурном режиме.
7 Порядок установки и подготовки к работе
7.1 Установить Узел управления в вертикальном положении на подводящий трубопровод с учетом направления движения воды в соответствии с проектом.
7.2 Смонтировать два манометра МН1, МН2 и сигнализатор потока жидкости «Стрим».
7.3 Подключить сигнализатор потока жидкости «Стрим» в соответствии с проектом, согласно руководству по эксплуатации на СПЖ.
7.4 После монтажа Узел управления провести испытание на герметичность пробным гидравлическим давлением 1,25·Pраб.max в течение 10 мин.
Рисунок 1 - Узел управления спринклерный водозаполненный «Шалтан»
1-корпус; 2- затвор; 3-ось; 4-опора; 5-пластина; 6-болт; 7-гайка; 8-кран трехходовой; 9-сигнализатор потока жидкости «Стрим»; 10-манометр контроля давления в подводящем трубопроводе; 11-манометр контроля давления в питающем трубопроводе.
7.5 Установку Узел управления в дежурный режим выполнять в следующей последовательности:
закрыть задвижку ЗД на подводящем трубопроводе (в комплект поставки не входит) и клапан угловой К (рис. 2);
открыть задвижку ЗД для заполнения системы огнетушащей жидкостью и создания в УУ и питающем трубопроводе давления, контроль давления производить по манометрам МН1 и МН2, наличие жидкости по индикации сигнализатора потока жидкости «Стрим»;
7.6 Показания манометров МН1 и МН2 в дежурном режиме должны быть одинаковыми.
7.7 Провести пробный ручной пуск:
открыть клапан угловой К, при падении давления затвор УУ откроется, а сигнализатор потока жидкости «Стрим» выдаст сигнал о срабатывании;
установить УУ в дежурный режим по п. 7.5.
Рисунок 2 - Узел управления спринклерный водозаполненный «Шалтан».
Общий вид К-клапан; СПЖ- сигнализатор потока жидкости «Стрим»; ВМ1, ВМ2-кран трехходовой; МН1-манометр контроля давления в подводящем трубопроводе; МН2-манометр контроля давления в питающем трубопроводе.
8 Техническое обслуживание
8.1 Техническое обслуживание является мерой поддержания работоспособности Узел управления, предупреждения поломок и неисправностей, а также повышения надежности работы, повышения безотказности и увеличения срока службы.
8.2 Техническое обслуживание Узел управления должно проводиться по планово-предупредительной системе, предусматривающей работы по годовому техническому обслуживанию:
технический осмотр; профилактический осмотр; регламентные работы.
8.3 Технический осмотр Узел управления необходимо проводить ежедневно путем внешнего осмотра. Допускается организация дистанционного сбора информации о состоянии УУ и выводе ее в помещение с круглосуточным пребыванием дежурного персонала. При этом проверяется:
отсутствие видимых механических повреждений;
наличие давления по манометрам МН1 и МН2 (давление должно соответствовать проектному режиму);
состояние работы сигнализатора потока жидкости «Стрим» (согласно руководству по эксплуатации);
отсутствие утечек в соединениях.
8.4 Профилактический осмотр Узел управления необходимо проводить один раз в квартал путем внешнего осмотра и устранения замеченных недостатков. При этом необходимо:
провести технический осмотр по п. 8.3; проверить состояние уплотнений; проверить состояние крепежных деталей.
8.5 Регламентные работы по обслуживанию Узел управления должны совмещаться с регламентными работами по обслуживанию установки пожаротушения. При проведении регламентных работ необходимо выполнять следующие операции:
закрыть задвижку ЗД в системе на подводящем трубопроводе; отключить сигнализатор потока жидкости «Стрим» 9; открыть клапан угловой 12, слить жидкость в дренаж; демонтировать сигнализатор потока жидкости «Стрим» 9;
выполнить обслуживание Узел управления, сняв его с трубопровода, при этом произвести осмотр резиновой пластины 5 на затворе 2, при необходимости заменить; произвести очистку внутренних поверхностей Узел управления от загрязнений; произвести осмотр поверхности седла корпуса 1 и устранить обнаруженные дефекты;
произвести установку Узел управления на трубопровод;
произвести проверку работы клапана углового 12 на герметичность уплотнений, при необходимости заменить;
произвести проверку работы трехходовых кранов 8 при необходимости смазать смазкой или заменить;
произвести осмотр и проверку работы манометров 10 и 11; смонтировать и подключить сигнализатор потока жидкости «Стрим» 9;
после окончания проведения регламентных работ Узел управления установить в дежурный режим по п. 7.5.
8.5.1 Провести пробный ручной пуск по п. 7.7.
9 Транспортирование и хранение
9.1 Транспортирование УУ и комплектующего оборудования в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69, в части воздействия механических факторов – условиям С по ГОСТ 23170-78.
9.2 При погрузке и выгрузке следует избегать ударов и других неосторожных механических воздействий на тару.
9.3 После транспортирования Узел управления при отрицательных температурах воздуха, перед включением он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями.
9.4 При перевозке открытым транспортом – Узел управления в упаковке должны быть укрыты водонепроницаемым материалом.
9.5 При транспортировании Узел управления в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846–2002.
9.6 До монтажа на объекте Узел управления может находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.
10 Гарантийные обязательства
10.1 Гарантийный срок эксплуатации Узел управления составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем правил монтажа, эксплуатации, транспортирования и хранения.
10.2 Гарантийное обслуживание не производится в следующих случаях: нарушение требований, изложенных в настоящем руководстве;
если нормальная работа оборудования может быть восстановлена его надлежащей настройкой и регулировкой, очисткой от грязи, проведением технического обслуживания изделия.
11 Указания по эксплуатации
11.1 Узел управления не представляет опасности для окружающей среды и здоровья людей после окончания срока службы.
11.2 Узел управления не содержит драгоценных металлов.
11.3 Узел управления не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.
